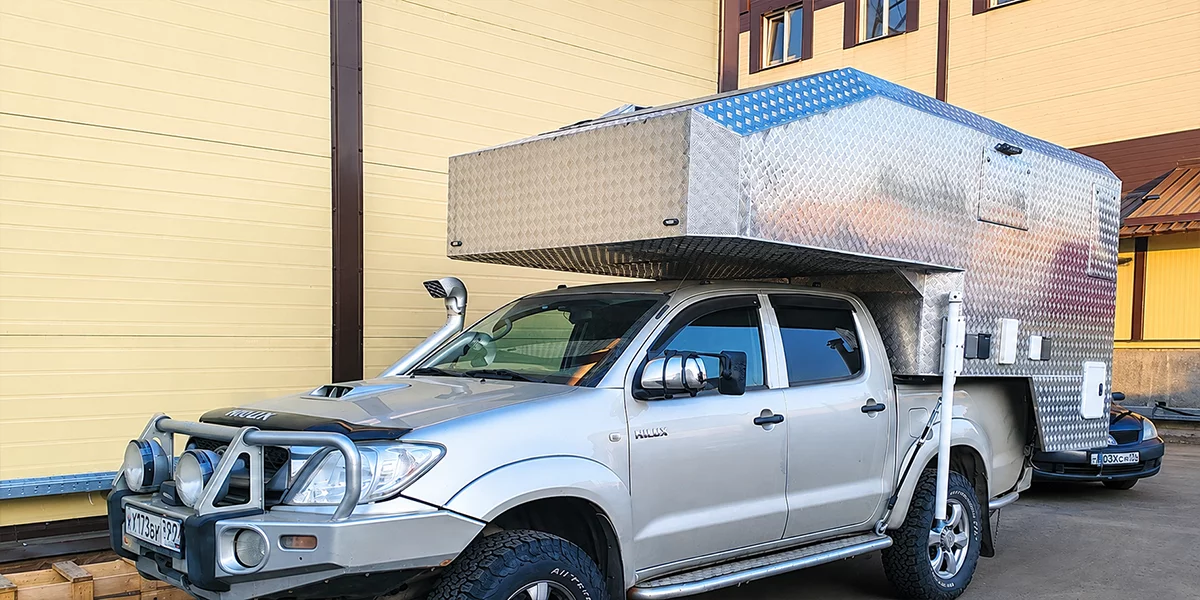

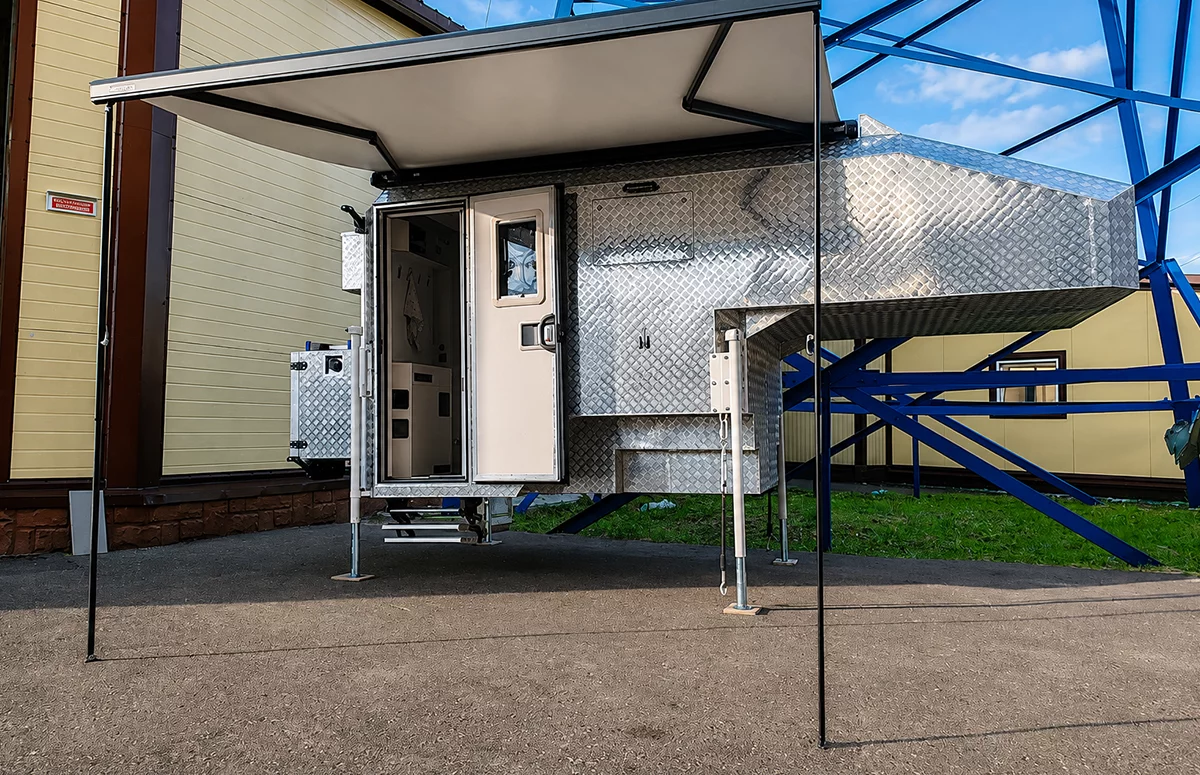

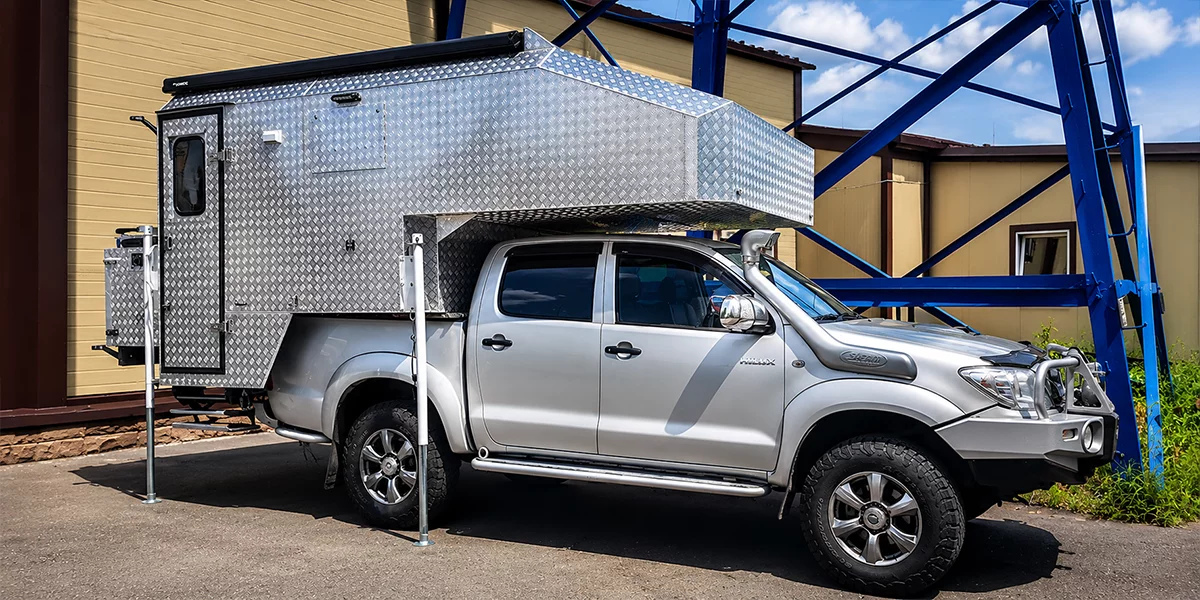

Модуль на пикап «Панцирь». Автодом пост-апокалипсиса.

Корпус модуля изготовлен по тех.заданию заказчика подрядной организацией в наши задачи входило дооснащение данного корпуса под размещение 2-ух человек.

• 3 системы отопления (дизель, газ, электричество)
• 3 системы энергообеспечения (внешнее питание, встроенный генератор, до 750 Вт солнечные панели)
• система рекуперации (сохранение тепла или прохлады внутри модуля с возможностью получения постоянного свежего воздуха, и тем самым экономия энергии на обогрев и охлаждение)
• толщина сэндвич-панели – 80 мм
• 2 системы нагрева воды (12В, газ)
• защита от внешних повреждений (алюминиевый корпус, алюминиевые ставни на окнах)
• база - тюнингованный пикап для бездорожья (спорный вопрос, поскольку большой вес всей конструкции, вес модуля около 1000 кг)
• отличное внешнее освещение

Каркас модуля - алюминиевый профиль, утепление – пенополистирол 80 мм, внешнее покрытие – алюминиевый лист квинтет, внутренне покрытие – листовой стеклопластик 1 мм.

Корпус модуля является самой тяжелой его частью, поэтому Заказчик запросил максимально легкую мебель.

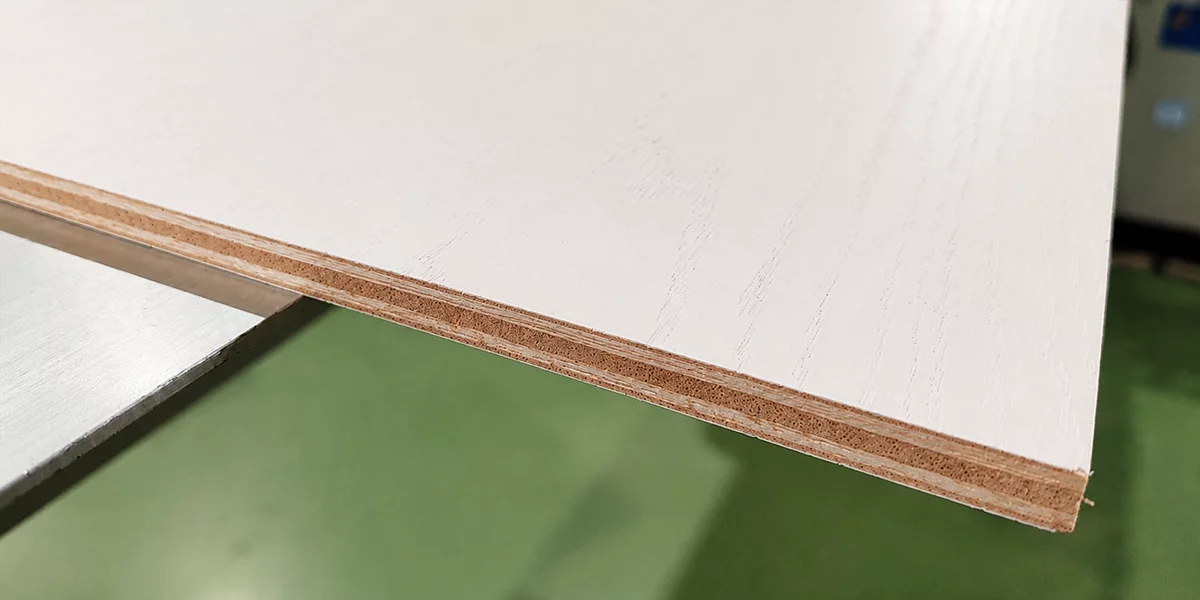

Мебель внутри модуля изготовлена из 8 мм облегченной фанеры с покрытием ПВХ пленкой.

Вес листа 1220х2440 мм такого материала составляет – 12 кг, это на 35-40% ниже веса листа фанеры ФСФ.

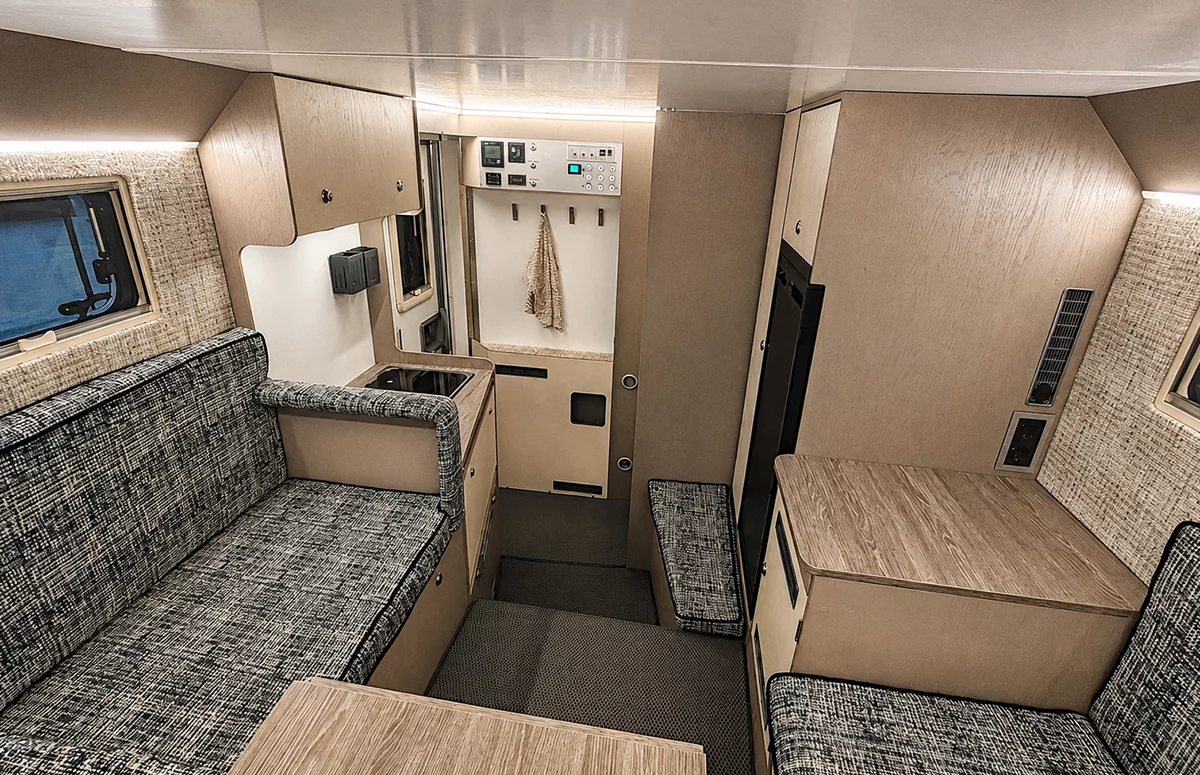

Внутреннее пространство модуля предназначено для комфортного размещения 2-ух человек.

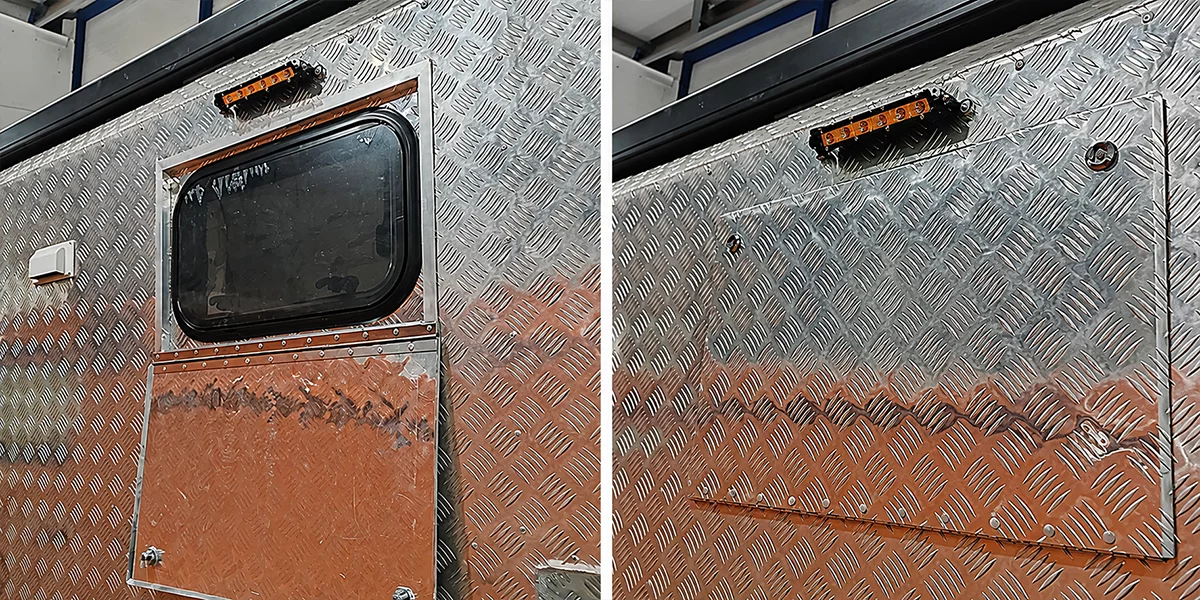

Установка кемперных окон с защитными ставнями

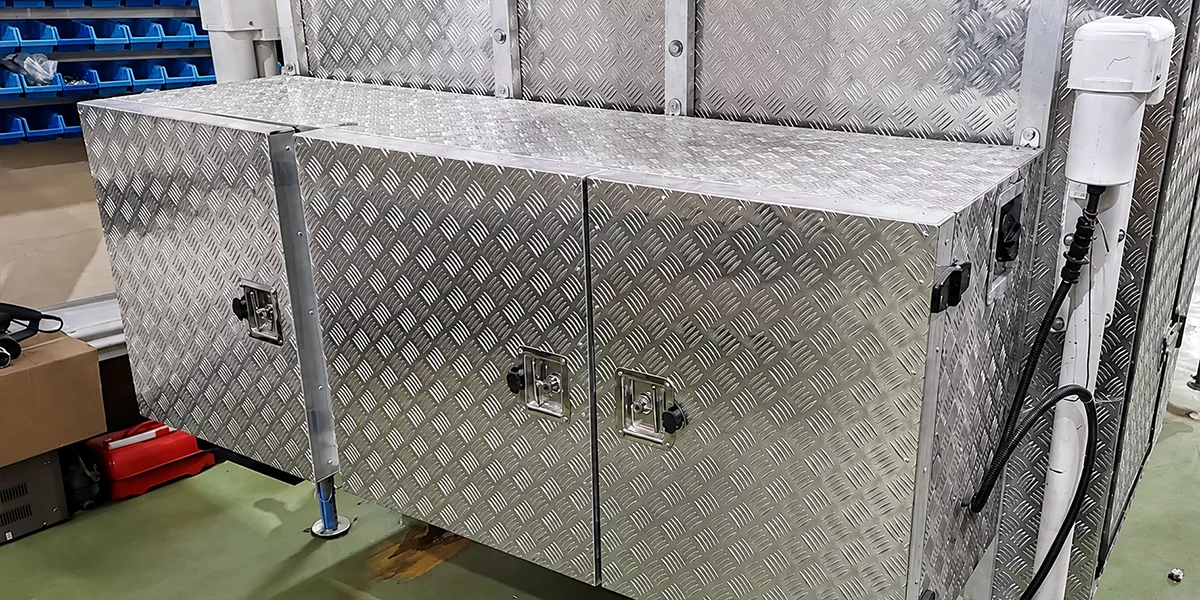

Изготовление утепленных рундуков в задней части модуля из алюминия.

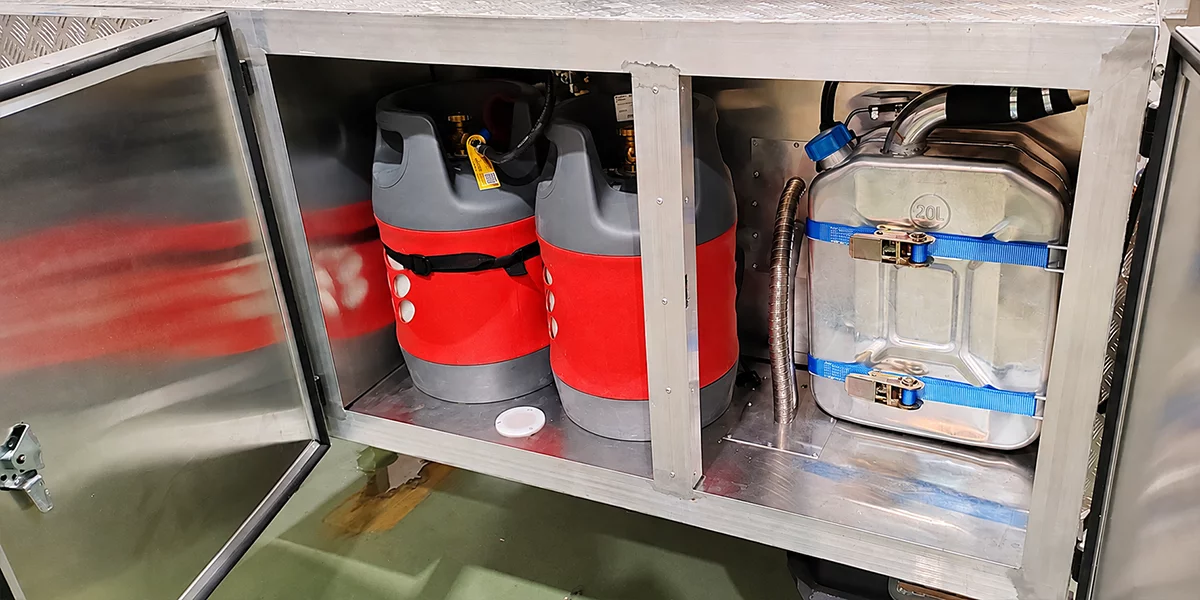

Отсек для газовых баллонов с подогревом внутреннего пространства. Труба выхлопа отопителя изолирована, но проведена через рундук для осуществелдняи косвенного подогрева внутреннего пространства.

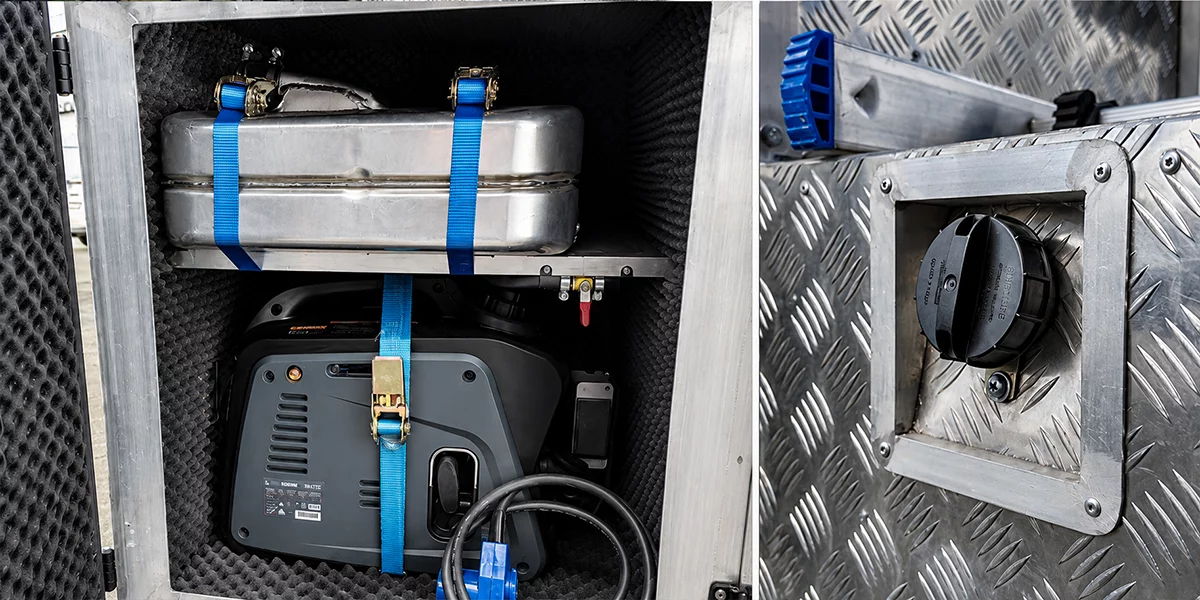

Изготовлен рундук с шумопоглащением для генератора. Генератор установлен на виброплощадке для снижения вибрации при работе. Также установлены вентиляционные решетки для забора и выхлопа.

В данном отсеке стационарно установлена канистра для топлива с внешней заправочной горловиной, в качетсве запаса топлаива для генератора.

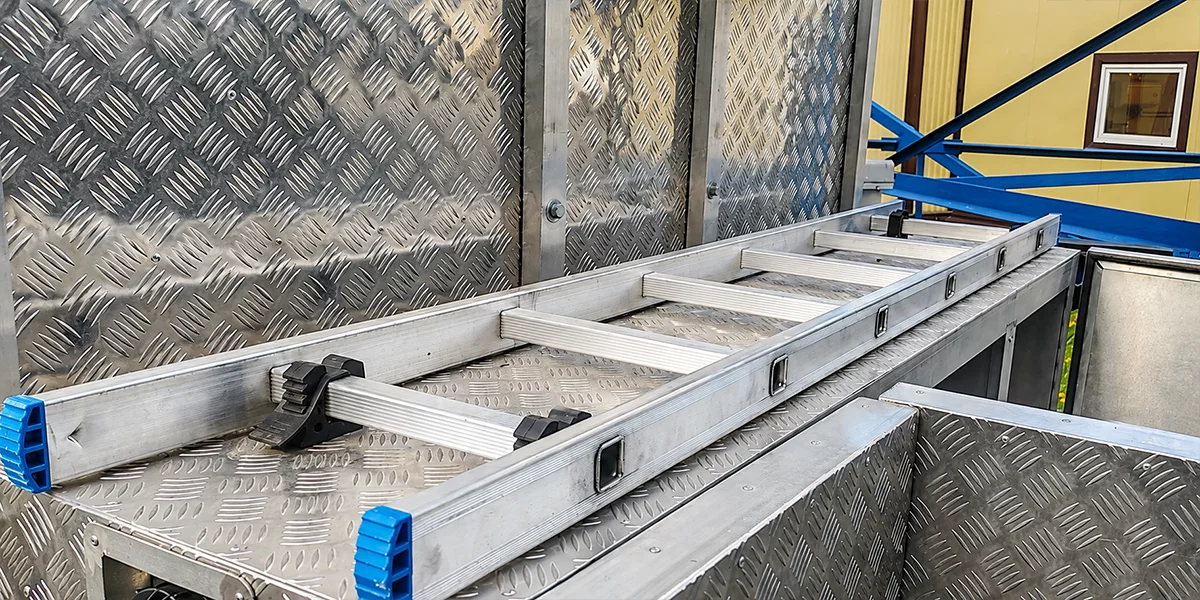

На рундук крепится алюминиевая лестница для осуществления доступа на крышу модуля.

На крышу модуля вклеины солнечные панели 5х150Вт, общей мощностью до 750Вт.

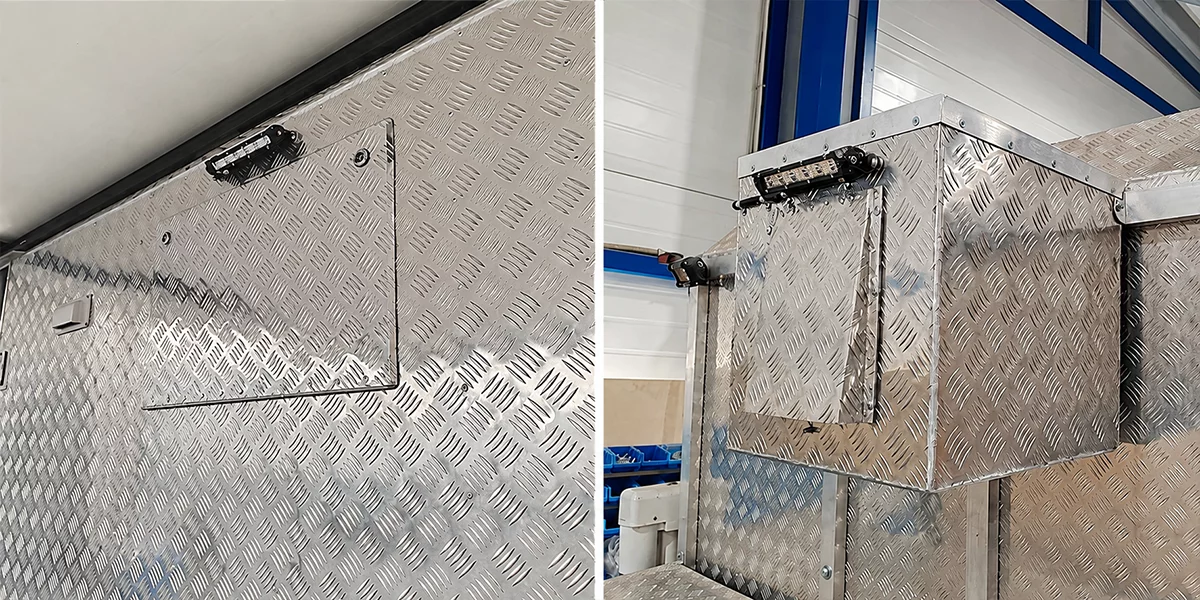

НА заднем борту модуля установлен корпус для пластинатого рекуператора, при помощи которого производится снабжение свежим воздухом с минимальными потерями тепла в зимний период или прохлады в летний сезон.

По периметру модуля установлены внешние фонари Led

На крыше модуля расположена маркиза с механическим приводом. Для сохранения маркизы от ударов об ветки при поездке в лесу – в передней части установлен отбойник из алюминия.

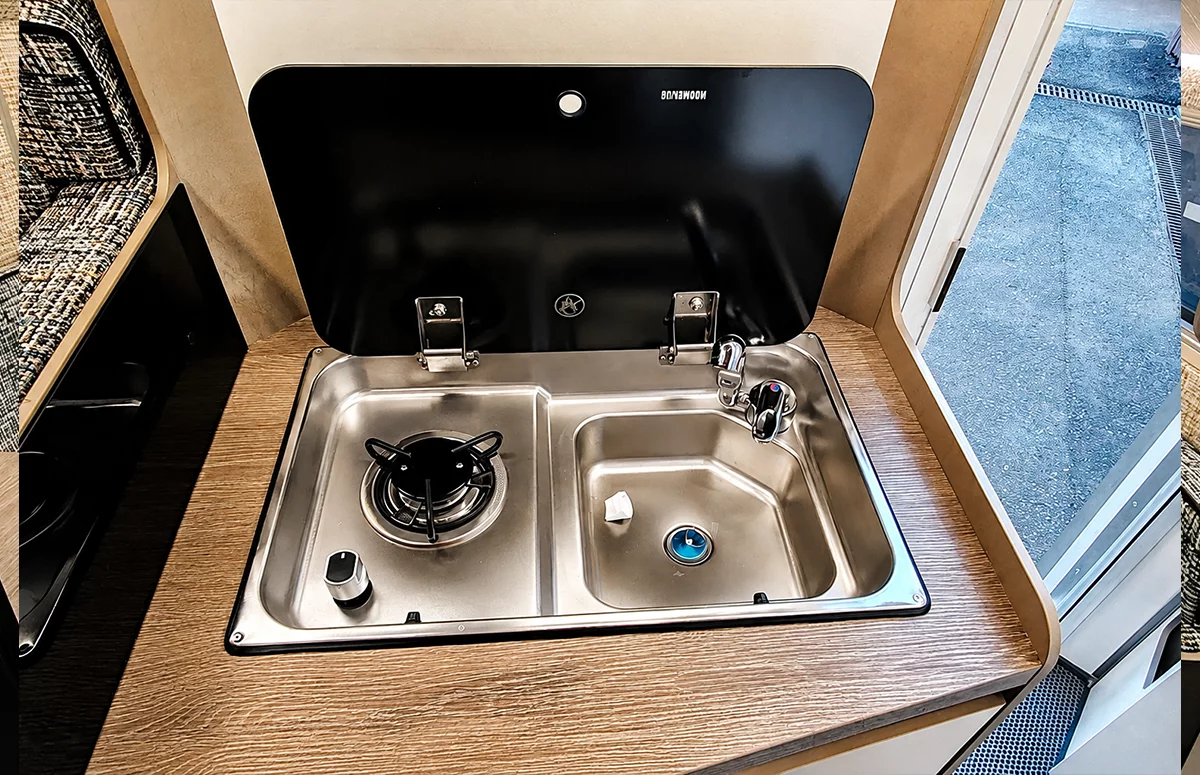

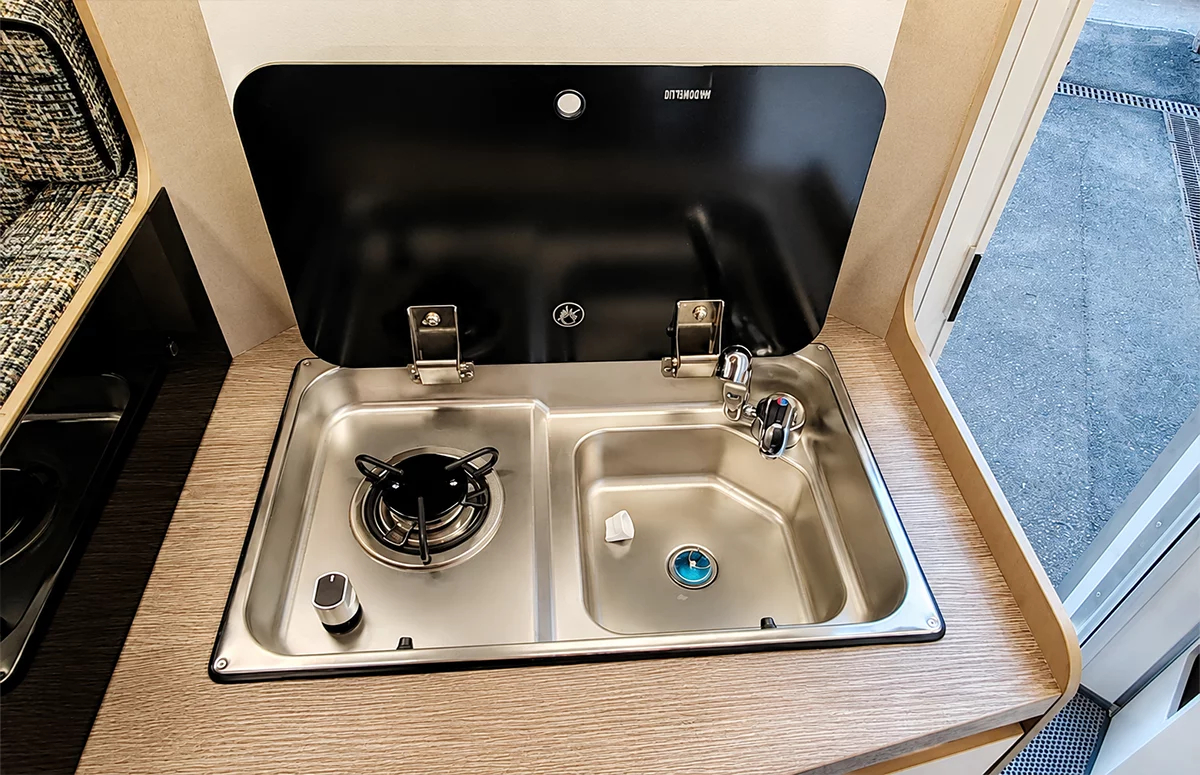

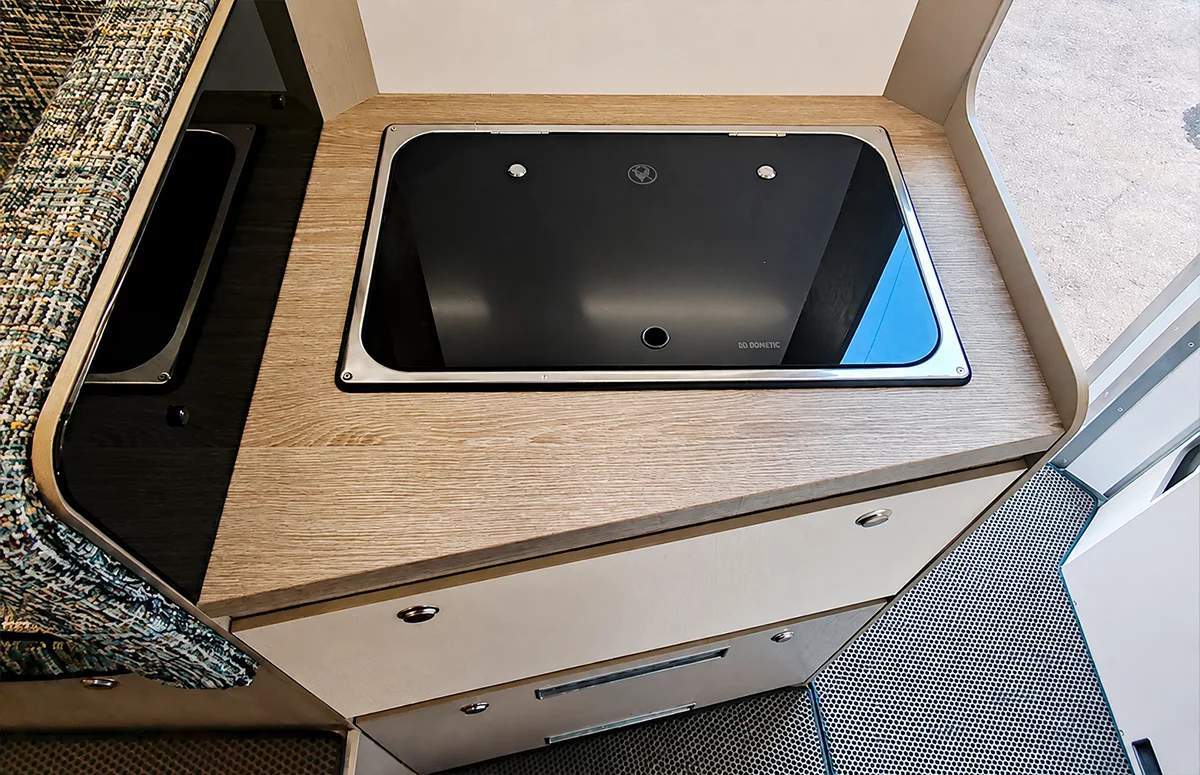

Кухонный блок оснащен ящиками для хранения, встроенной газовой плитой совмещенной с раковиной, вытяжкой, внешним душем и техническим отсеком для размещения оборудования.

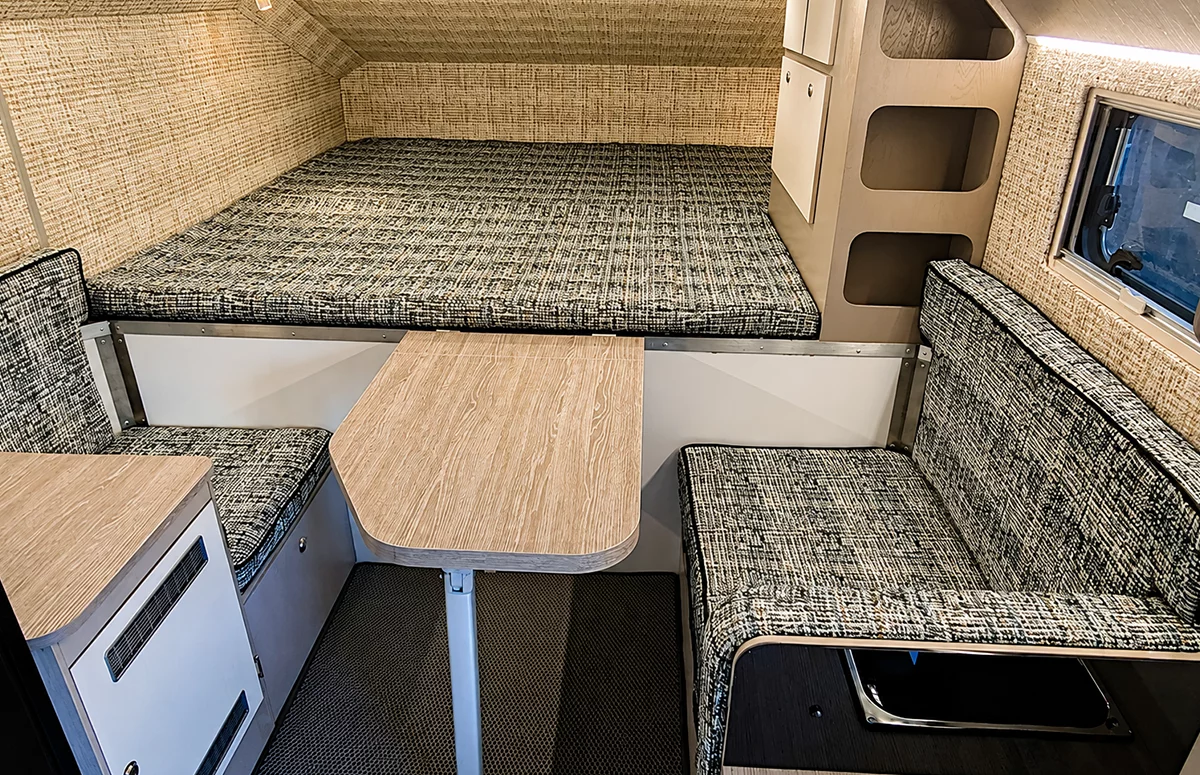

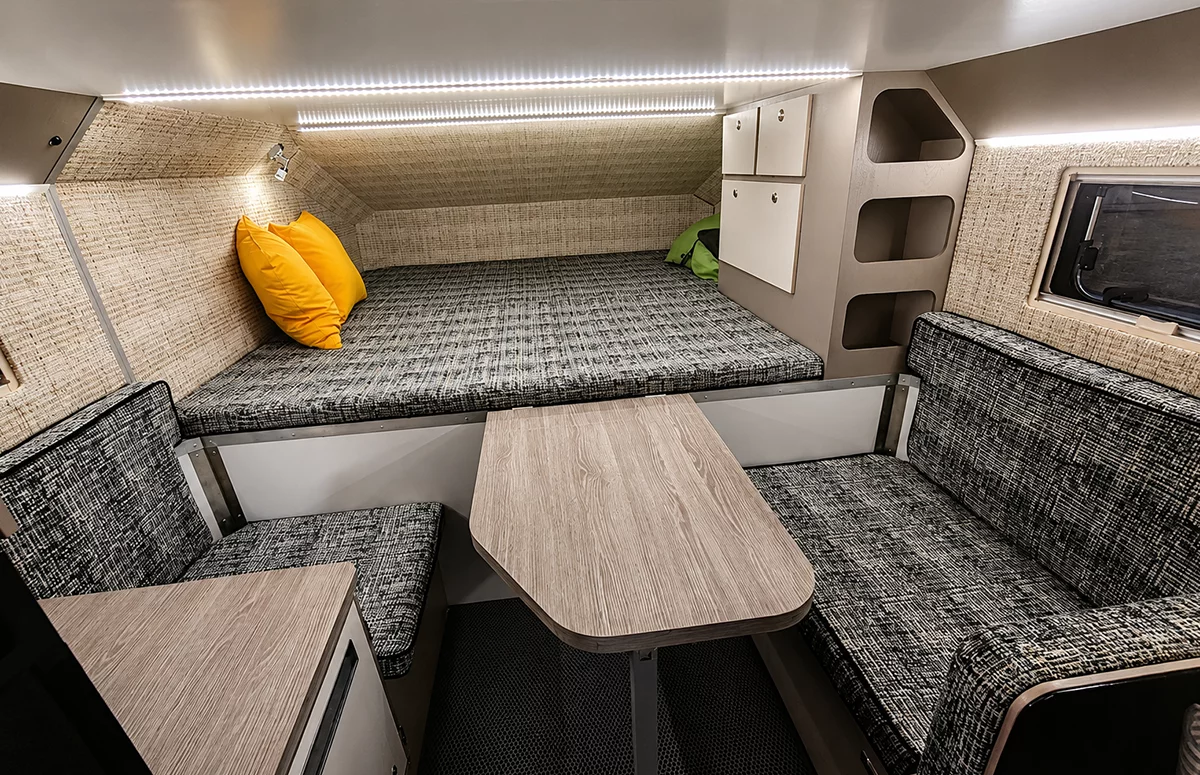

Предназначена для 2-3 человек. Стол с возможностью опускания и вертикального подъема для фиксации подушек и прочего постельного белья во время поездки. Сидение оборудовано мягким подлокотником.

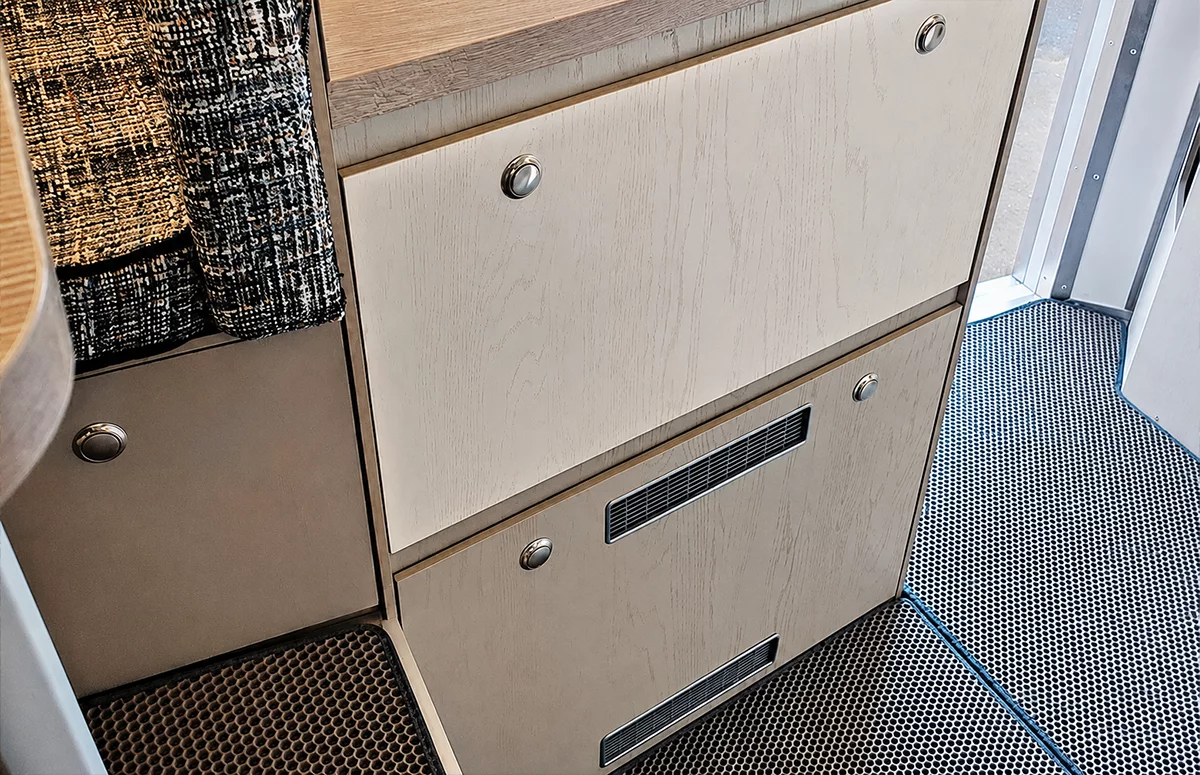

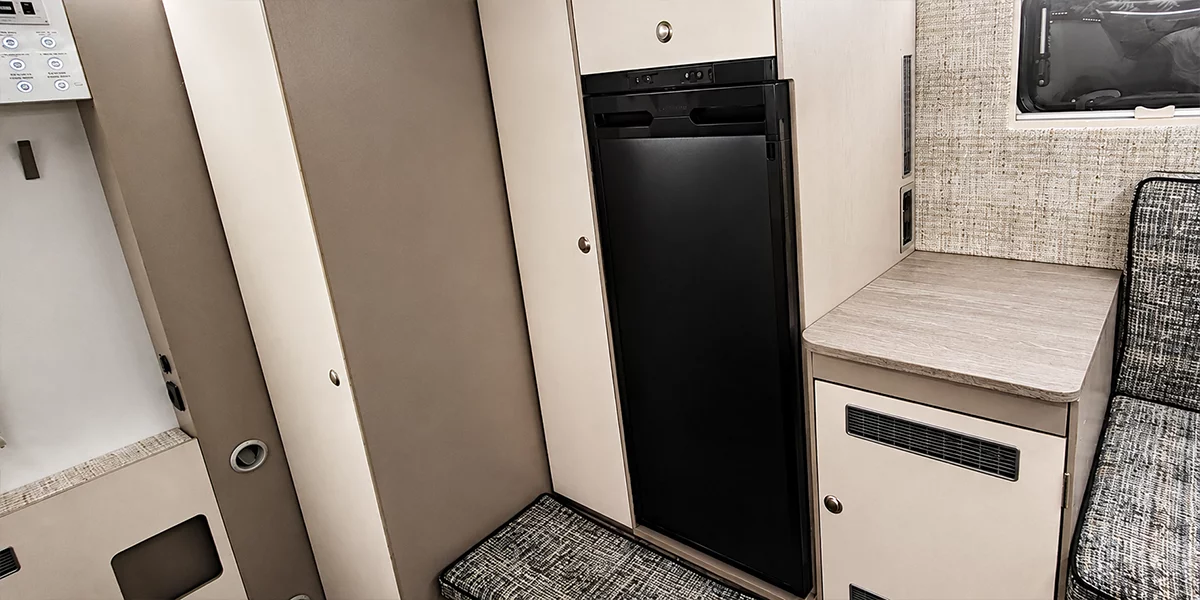

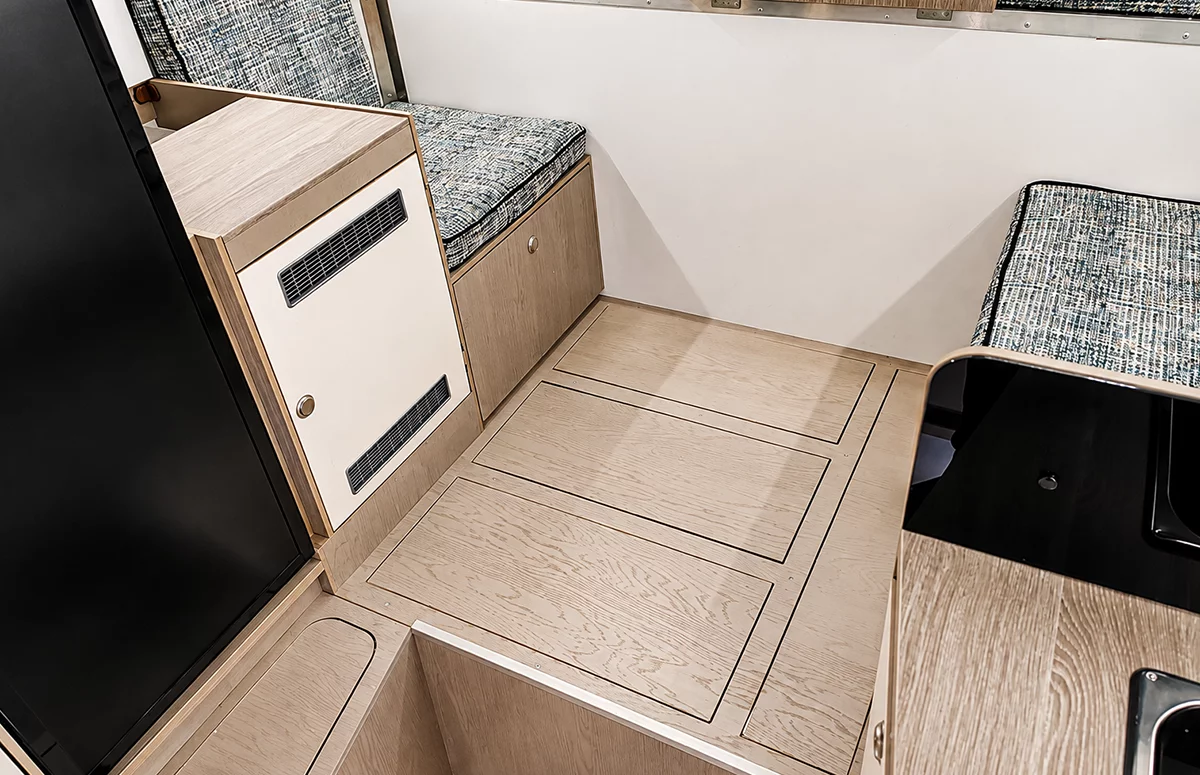

Слева от столовой группы расположен шкаф и небольшая тумба с мягким верхом.

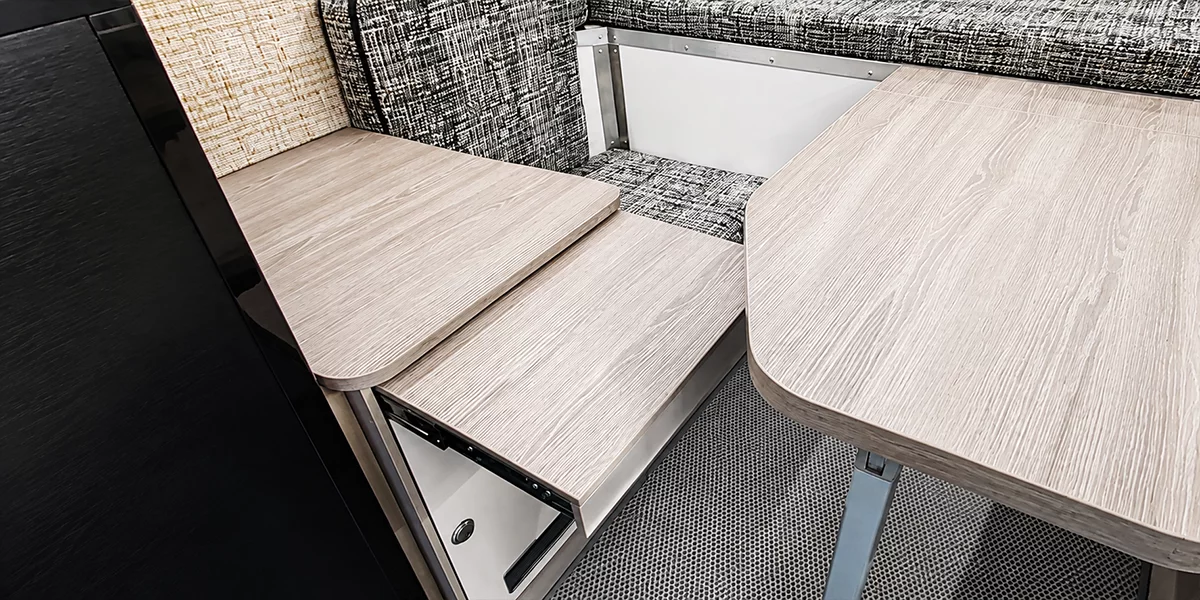

Шкаф слева от посадочного места оснащен дополнительной выдвижной столешницей.

Очень компактного размера (630х900 мм), но тем неменнее размещает в себе весь необходимый фукционал.

Бак сточной воды несет функцию душевого поддона, поскольку все элементы водоснабжения должны находится в тепле, внутри модуля. Слив воды в бак реализован по средствам специального нажимного сифона. Доступ в бак для обслуживания и промывки осуществляется через нишу для кассетного туалета.

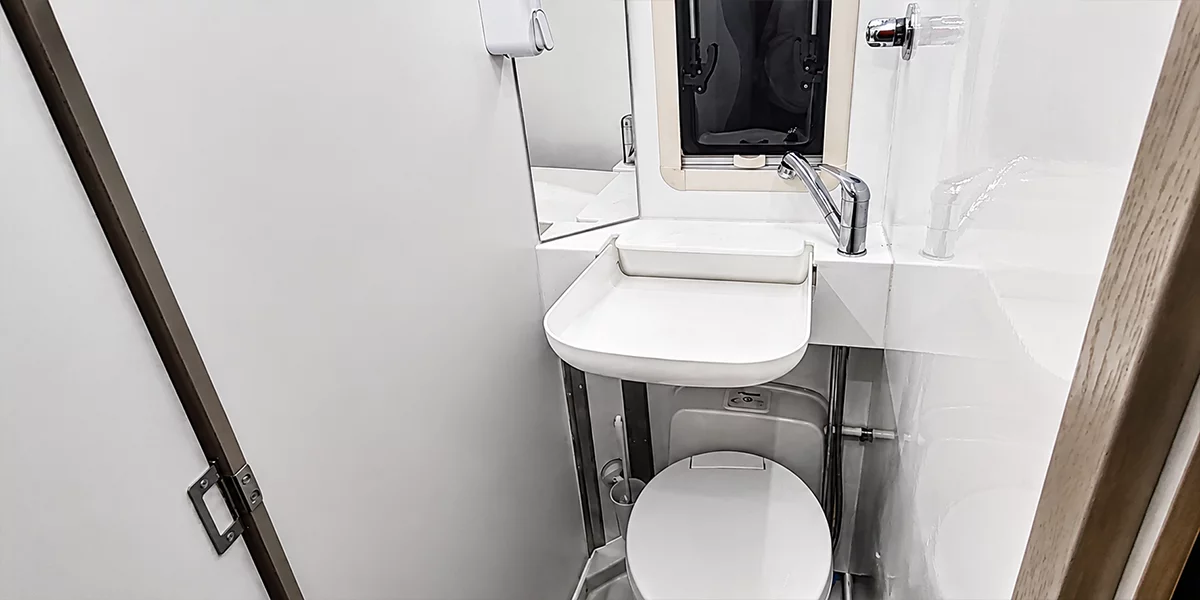

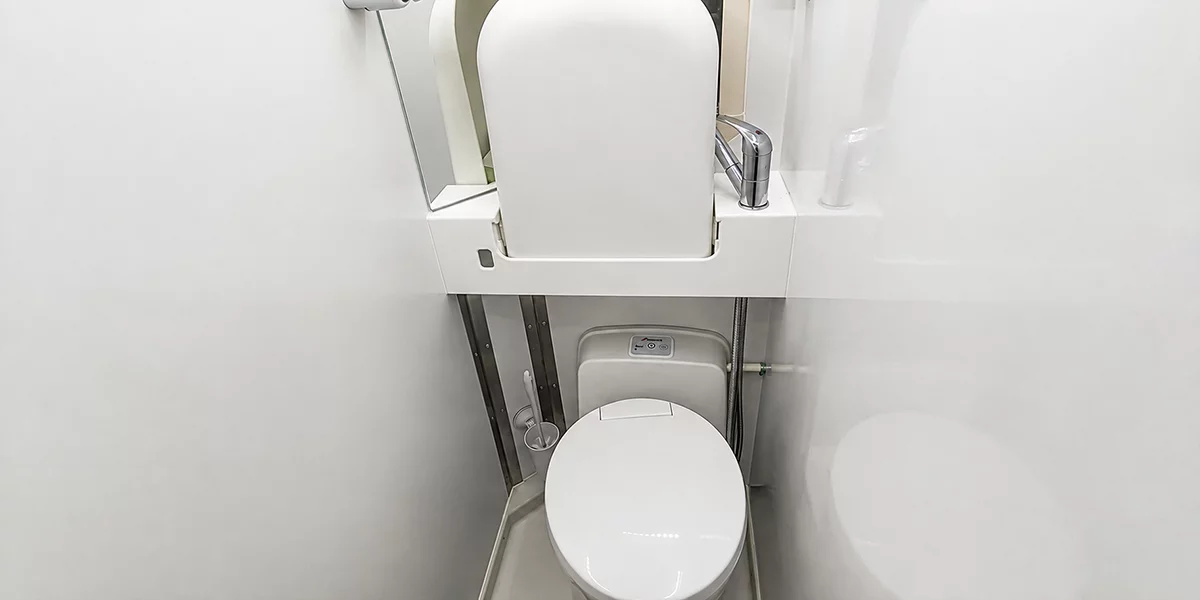

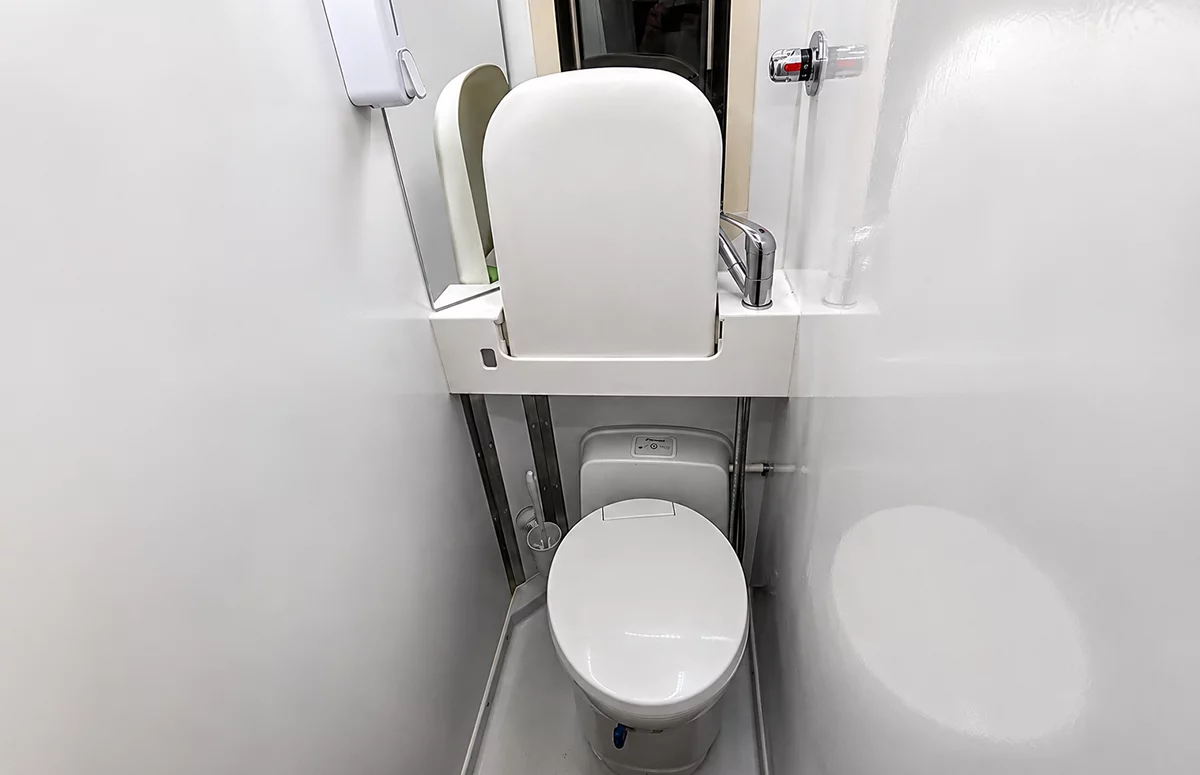

Установлен касетный биотуалет SANJO Fruecamp 5000 с возмождностью изъятия кассеты для отходов с внешней стороны модуля. Над туалетом азмещается откидная раковина из искусственного камня.

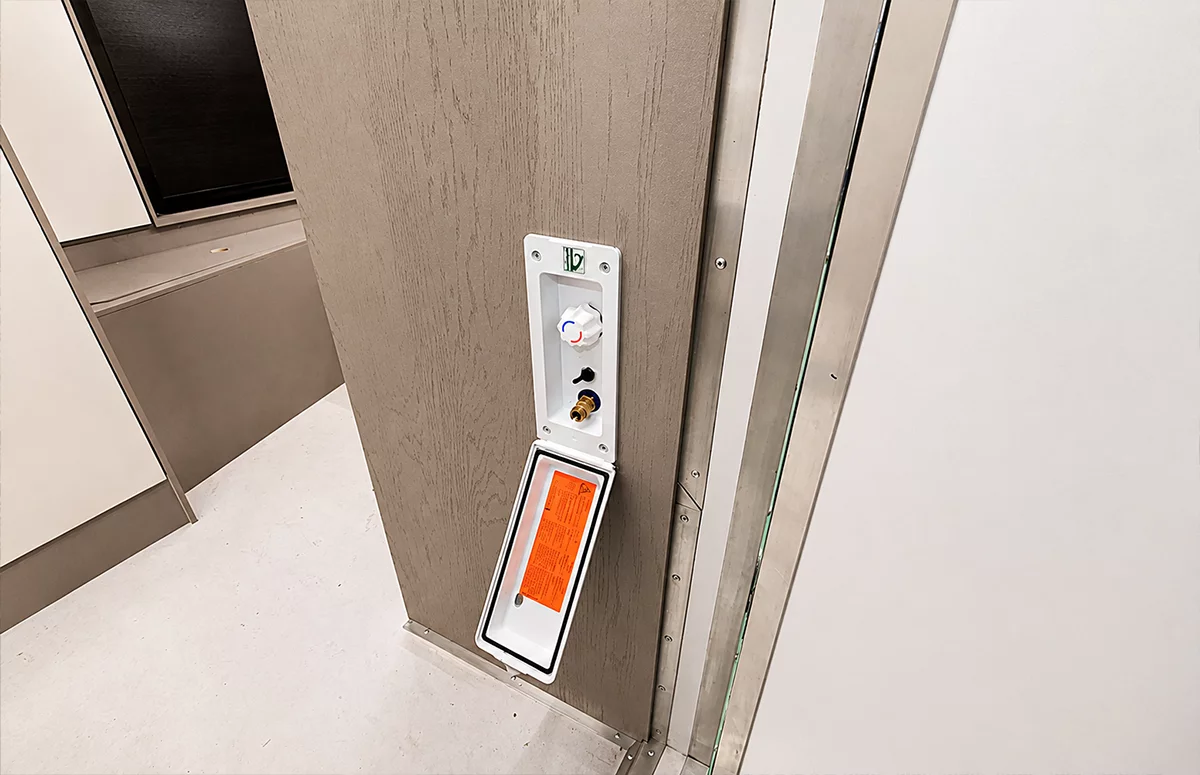

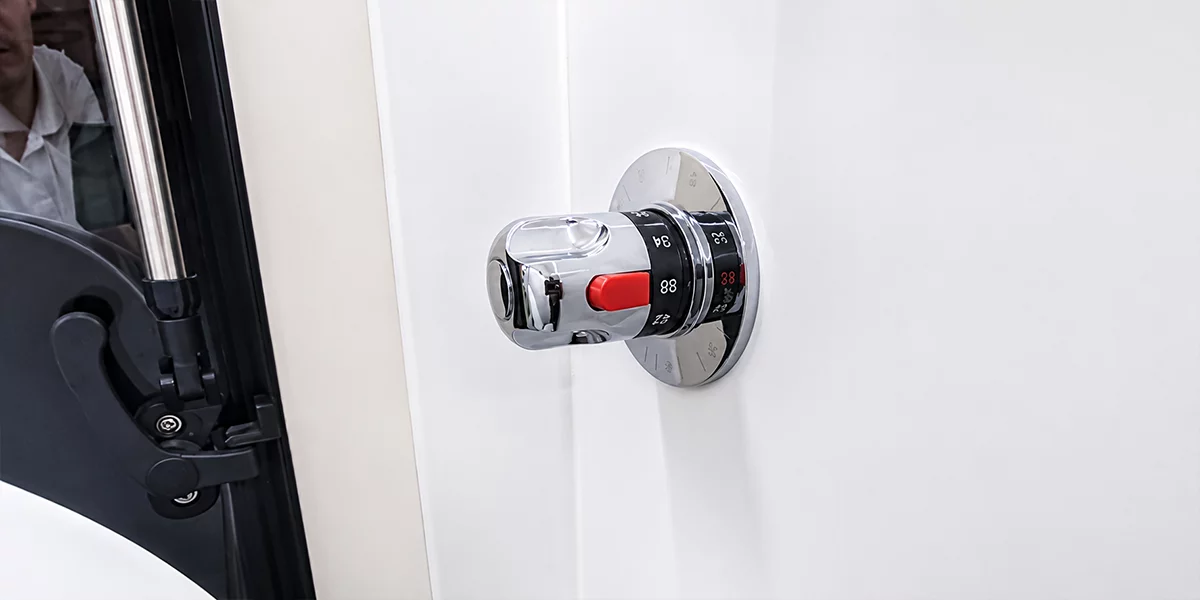

На правой стене сан.модуля размещен Термостат, для удобства контроля температурой воды.

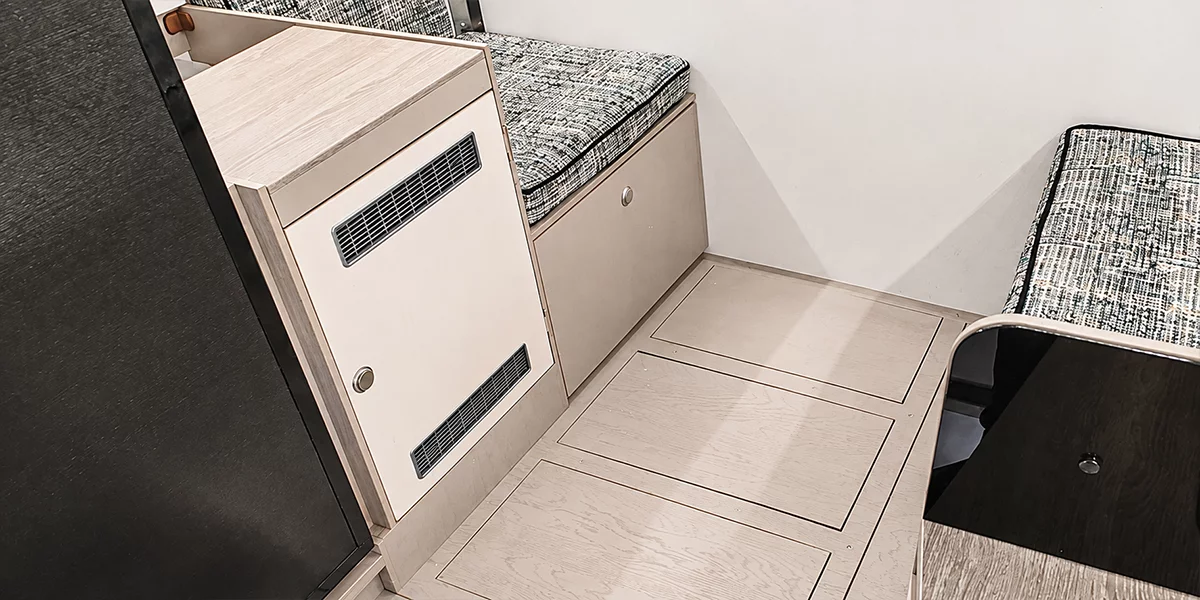

Бак для воды расположен в нише под столовой группой.

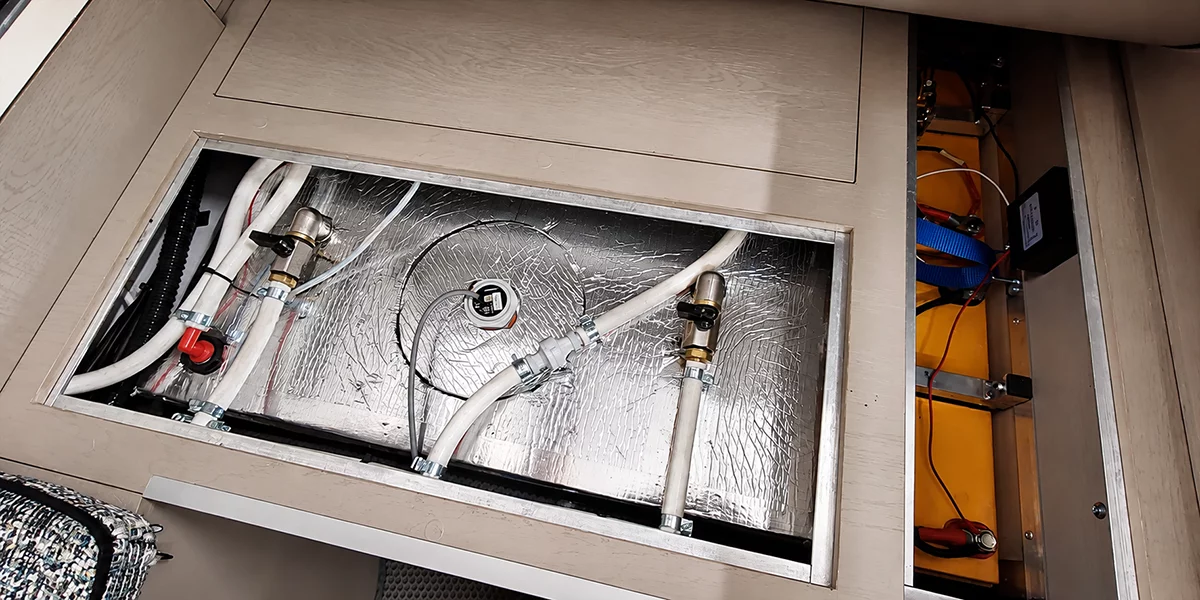

Бак для чистой воды индивидуального изготовления с формой под кузов с внутренними перегородками и ревизиями для доступа в бак, объем – 85 литров. Оборудован внешней заливной горловиной и клапаном для слива чистой воды на зимнее хранение.

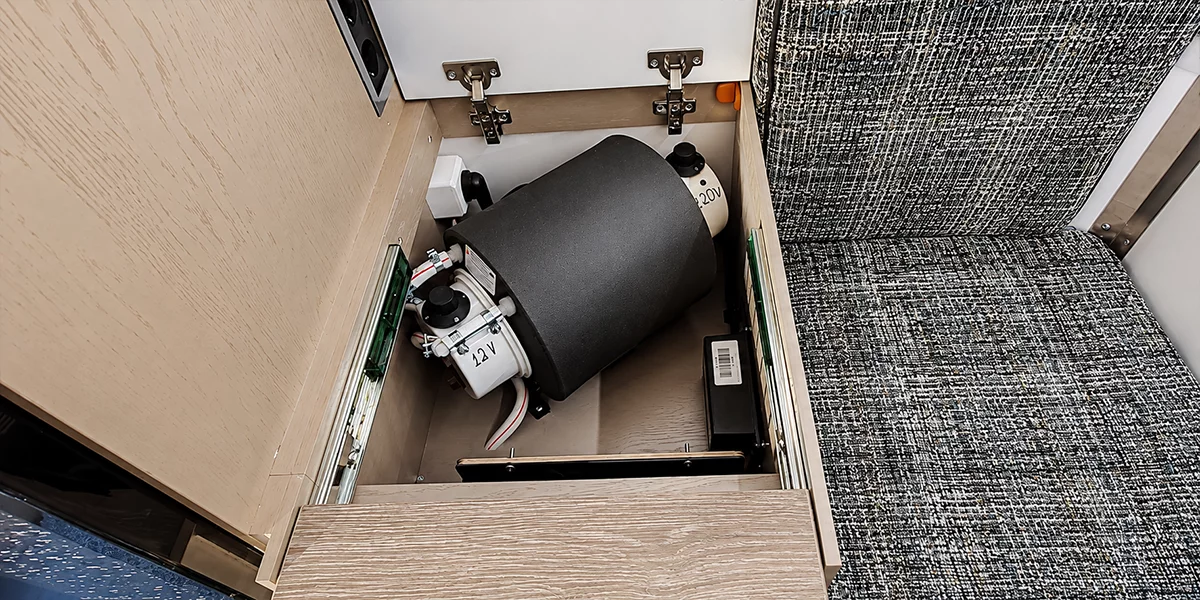

Отдельной заправочной горловиной через фильтр крупной очистки для заправки из внешних открытых источников через вибрационный насос. Помпа для воды погружная.

Бак для серой воды на 75 литров, установлен под днищем автомобиля и оборудован шаровым краном для слива (возможна установка крана с электрическим мотором для слива). Баки оборудованы датчиками с проецированием индикации наполнения на общую панель управления автодомом.

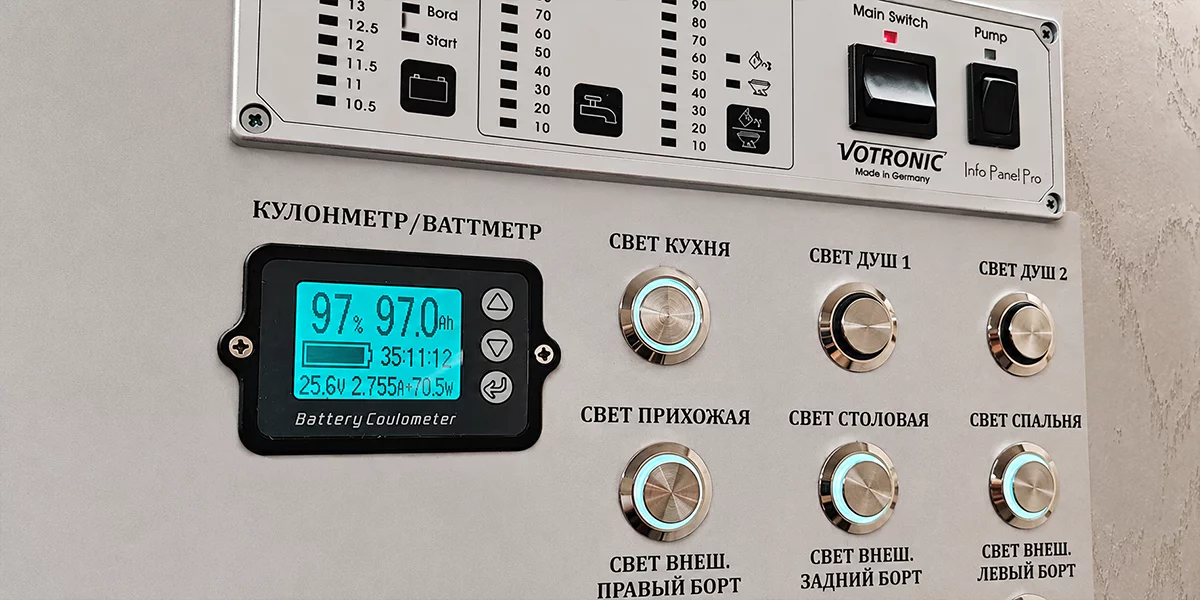

Все приборы выведены на панель управления индивидуального изготовления.

Электрообеспечение состоит из следующих элементов:

• АКБ GEL 100 А/час – 2 шт
• Инвертор гибридный Sila 3000Вт со встроенным зарядным устройством на 20/30 Ампер, и солнечным контроллером
• Солнечные панели 150Втх5 = 750Вт
• Генератор бензиновый на 1000Вт
• Ввод для подключения внешнего питания 220В
• Внешняя розетка для 220В
• Кулонметр для определения емкости АКБ и разряда/заряда
• Зарядное устройство от генератора авто Nemo TBB DCDC 12-24, 15 Ампер – 2 шт. (включение второго зарядного устройства осуществляется отдельно кнопкой)
• Установка - 4 розетки 220 В, 2 USB, розетки 12В

Установка светодиодных лент. Светильники для чтения в спальной зоне с USB розетками.

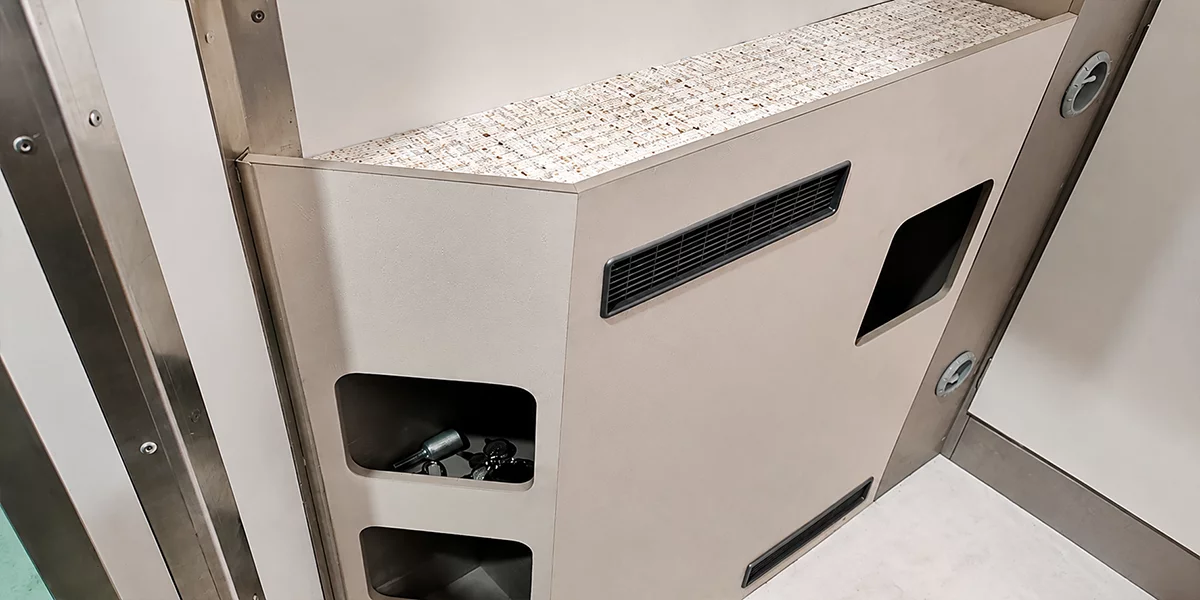

Отопление 3-ех видов установлено в отсеке по заднему борту, замаскированного под полочку:

• автономный дизельный отопитель Паланар 2 кВт
• газовый отопитель Truma VarioHit
• отопитель Truma 220В
