Проект «Мотодом» для перевозки мотоцикла

Проект «Мотодом»  для перевозки мотоцикла

Добрый день любители активного отдыха.

Завершили работу над проектом «Мотодом» - автодом с возможностью перевозки 2-ух кроссовых или одного крупногабаритного мотоцикла. С этапом разработки и макетирования данного проекта можете ознакомиться в данной статье.

Компановка автодома и технология сборки.

Мебель изготовлена на основе алюминиевого каркаса, что безусловно предает надежности конструкции и дополнительный функционал, поскольку к стойкам мебели крепиться кровать второго яруса и возможно такелажить различные грузы.

На алюминиевый каркас нанесена порошковая краска, мебель изготовлена из облегченной фанеры «Тополь» 15 мм с нанесением на фанеру пленки ПВХ при помощи горячего пресса.

В данном фургоне реализован следующий функционал:
1.1 Транспортировка пассажиров

Транспортировка 3-ех или 6-и пассажиров благодаря салону-трансформеру. В полу предусмотрены крепления для съемных диванов, оборудованных ремнями безопасности и в случае отдыха без мотоцикла, но с большим количеством детей - всех можно разместить.

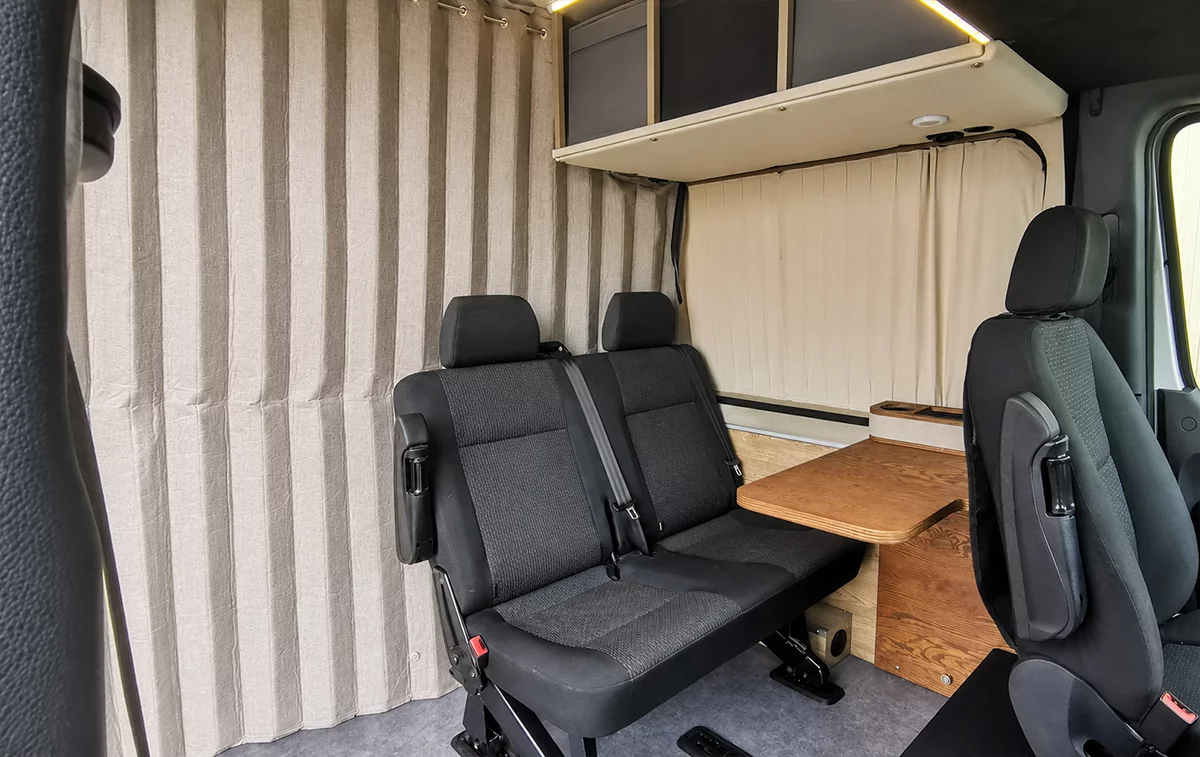

1.2 Столовая группа автодома

Столовая группа выполнена в стандартном исполнении:

  • стол на складной опоре с подстаканниками
  • поворотные механизмы сидений водителя и пассажира
  • антресоль для хранения багажа (ящики из Икеи)
  • гараж от основного пассажирского отека возможно отгородить шторой
2.1. Кровать мобильная – второго яруса

В гаражном отсеке расположена кровать, которая имеет несколько положений:

  • нижнее положение при использовании автодома без мотоцикла
  • среднее положение – позволяет разместить мотоцикл под кроватью
  • верхнее положение – позволяет беспрепятственно передвигаться в гаражном отсеке
2.2. Вторая кровать мотодома

Вторая кровать получается в результате складывания спинок двух диванов столовой группы и размещение на получившемся пространстве специальной подложки и матраса, которые храниться на кровати в гараже.

3. Кухонный модуль и отсеки для хранения, душевая

По левому и правому борту автомобиля в заднем отсеке размещаются блоки кухни и хранения багажа. По техническому заданию Заказчика обуславливаясь габаритами груза выбраны размеры шкафов и полок внутри.

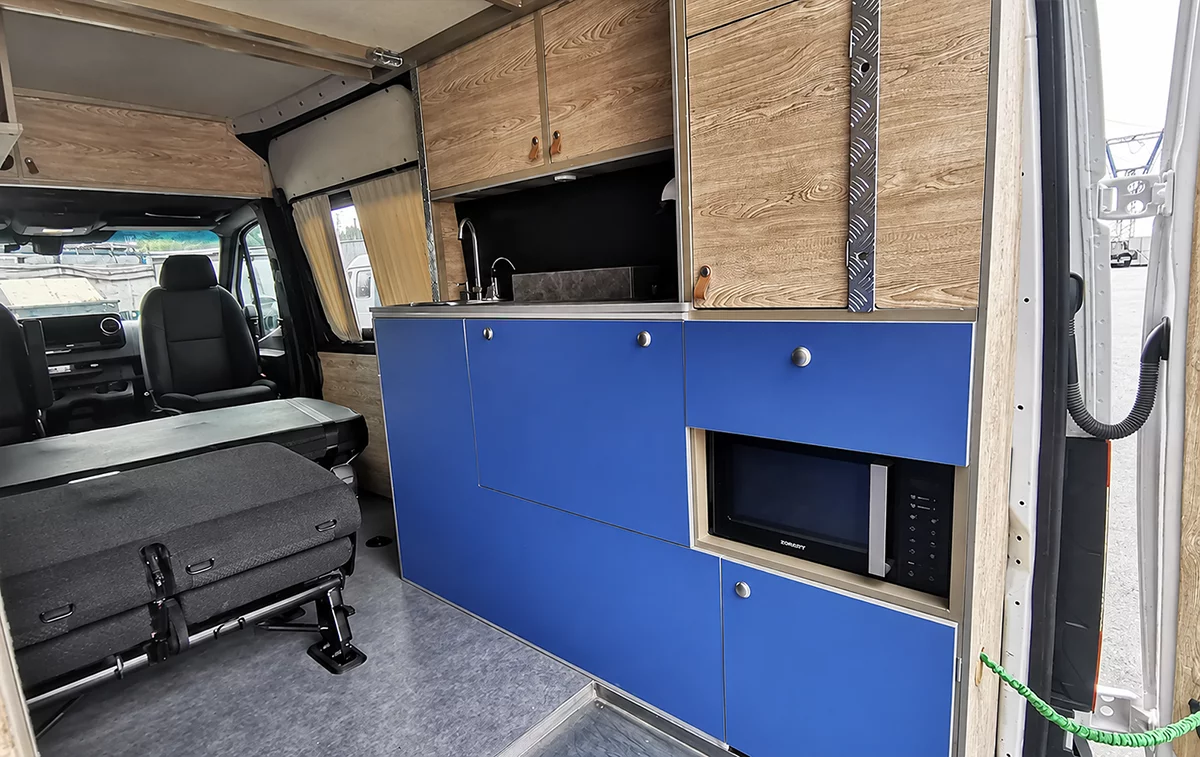

3.1. Кухонный блок дома на колесах
  • выдвижной ящик с размещением переносного холодильника Alpicool 12В и местом для хранения бутылок с маслом и специями
  • переносная плиткой, которая расположена в специальном ящике с двойным выдвижением, что позволяет также использовать ящик для хранения столовых приборов
  • антресоль для хранения
  • мойка, оборудованная смесителем для воды и краном для подачи чистой воды из отдельного резервуара
  • СВЧ с работой от инвертора и от внешнего подключения 220В

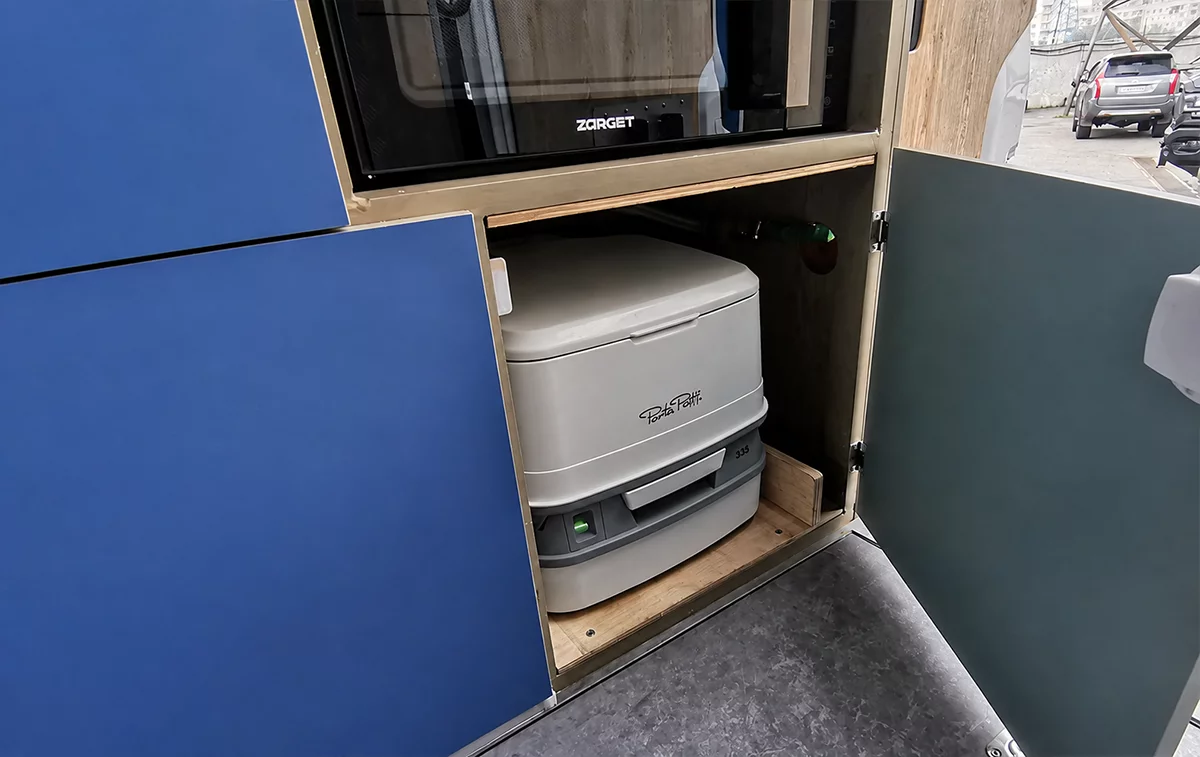

3.2. Отсеки для хранения
  • шкаф с полками
  • ниша для транспортировки портативного туалета Thetford
3.3. Душевая модульная

В данном варианте изготовлен душевой поддон, встроенный в пол гаражного отсека. Штора душевой вешается на предусмотренные в нижней части кровати крючки.

Душевая лейка установлена в торце шкафа и его использование подразумевается, как внешнего душа при открытых дверях, либо внутри автомобиля

3.4. Система хранения по левому борту
  • герметичный угловой отсек для топливных канистр
  • большой отсек для хранения мобильного шатра, инструмента для бортировки колес и прочего арсенала мотоспортсмена.

Поперечная перегородка в данном отсеке съемная и крепится на мощные магниты

Верхний фасад снимается и его возможно использовать в качестве стола для пикника

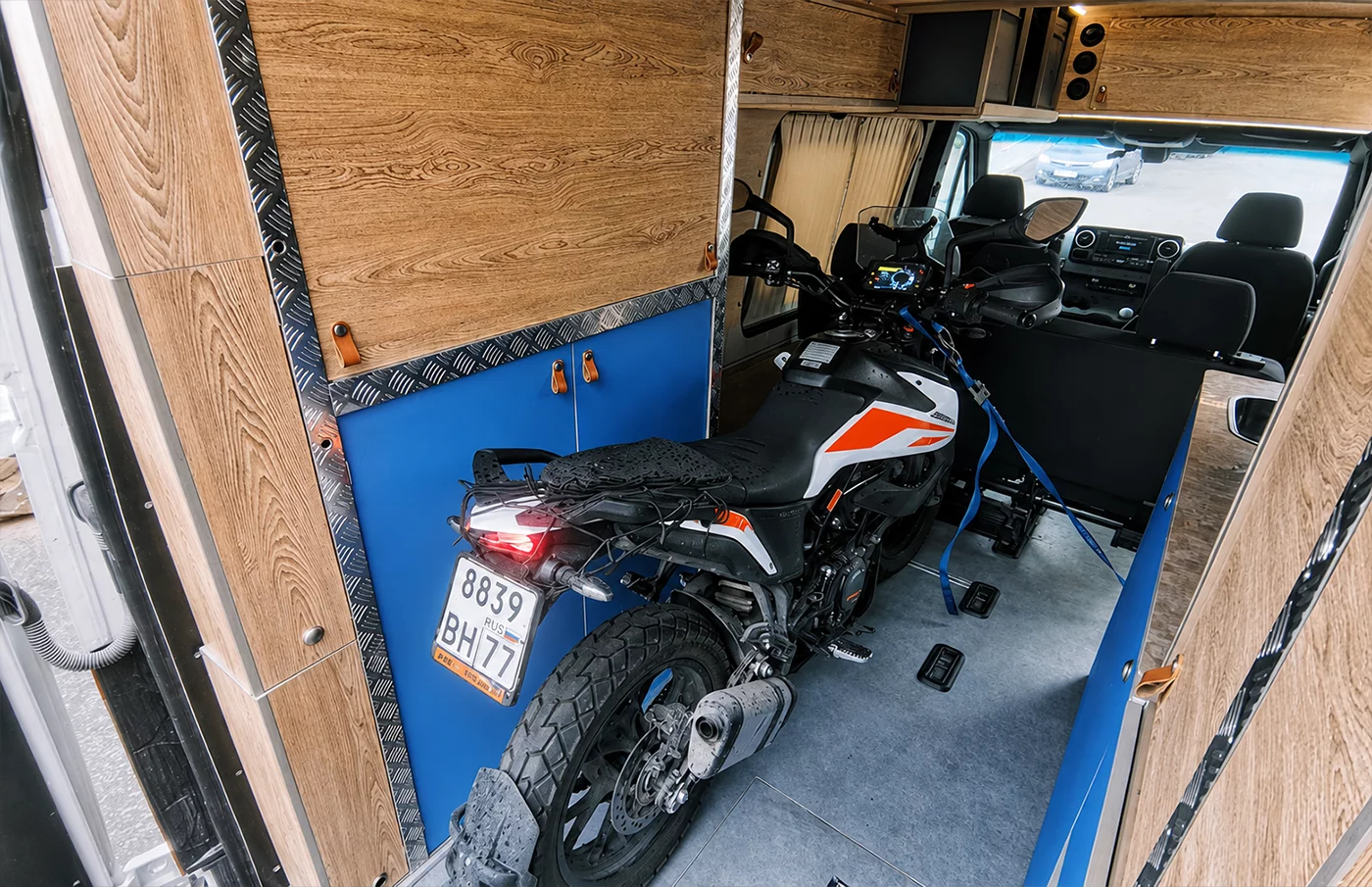

4. Гаражный отсек
  • И ключевой элемент данного автомобиля – использование заднего отсека для транспортировки мототехники.
  • По габаритам подразумевается размещение двум мотокроссовых мотоцикла либо дорожного мотоцикла/скутера.
  • Ловушка для переднего колеса крепится на направляющие рейки и перемещается по ним.
  • Для заднего колеса изготовлен захват из нержавеющей стали с регулировкой размещения колеса и установлен на левой задней двери.
  • Для сохранения тепла и отсекания гаража изготовлена штора с утеплителем из уличной ткани (олефин), которая не боится воды.
Перечень установленного оборудования:
Установка и подключение дизельного отопителя.
  • Отопитель китайского производителя был предоставлен Заказчиком.
Дообработка штатного кондиционера с выводом в жилой отсек автомобиля
  • установка дополнительного испарителя
  • установка дополнительного вентилятора
  • установка дефлекторов в антресоль над водителем
Системы водоснабжения
  • Изготовление и установка бака чистой воды 85 литров под кухонный блок,
  • Установка датчика воды и панели индикации уровня воды
  • Установка и подключение водяной помпы,
Изготовление и установка коробов для усилителей
Самый крупный раздел ЭЛЕКТРООБЕСПЕЧЕНИЕ:
  • Установка блока управления электроэнергией и блока предохранителей
  • Установка вводного порта 220В в кузов (для подключения 220 В на стоянке)
  • Установка дополнительных АКБ 100А Дельта – 2 шт. для обеспечения электроэнергией жилого отсека
  • Панель индикации заряда АКБ
  • Зарядное устройства для АКБ от генератора авто – безымянный Китай предоставлялся Заказчиком (не рекомендуем к установке)
  • Протяжка кабеля по автомобилю для подключения зарядника от генератора авто
  • Установка зарядного устройства для АКБ от внешнего подключения 220В Dometic MCI 1215
  • Установка инвертора для работы от АКБ сети 220В – безымянный Китай

Хорошего Вам дня и комфортных путешествий!
